筛分设备


不锈钢直线筛

不锈钢直线筛

简述: 不锈钢直线筛详细说明:    直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,

相关产品

详细介绍

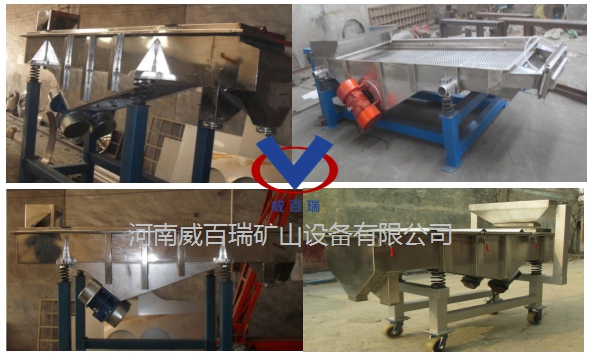

不锈钢直线筛


详细说明:

    直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。*高筛分目数400目,可筛分出7种不同粒度的物料。


直线振动筛概述

 DZSF系列直线振动筛利用振动电机澈振作为振动源,使物料在筛网上被抛起,同时向前做直线运动,物料从给料机均匀地进入筛分机的进料口.通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封胡结构.无粉尘溢散.自动排料等特点,更适合于流水线作业。

直线振动筛特点

1. DZSF系列直线振动筛利用振动电机激振作为振动源,使 物料在筛网上被抛起,同时向前做直线运动,通过多层筛 网产生数种规格的筛上物、筛下物,分别从各自的出口排出。

2.直线筛全封闭结构,无粉尘溢散,自动排料等特点,更适合于24小时流水线作业;

3.具有耗能低、产量高、结构简单、易维修;

4.直线筛独特的装网结构,无混级、串料现象;

5.直线筛采用角度可调控的激振源,筛的净;可多层设计,筛的多;可负压抽空,环境好。

66



直线振动筛适用行业

      对粉状、颗粒状物料的筛选和分级,有独特的效果。广泛应用于化工、医药、食品、金属、冶金矿业等行业。

    化工行业:化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。

    医药行业:工业药品、中药粉、颗粒药丸、微丸等;

    食品行业:大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。
    其它行业塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素、建材业等

直线振动筛是通用设备,根据不同的行业,执行标准不同,例如:食品级、医药级等,可量身定制



直线振动筛组成部件

    该系列直线振动筛主要由筛箱、筛框、筛网、振动电机、减振弹簧、支架等组成。

 1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
 2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛 分。
 3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
 4、振动电机:(使用与维修方法详见振动电机使用说明书)。
 5、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
 6、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面
的槽钢应相互平行。




直线振动筛技术参数


直线振动筛外形尺寸


直线振动筛材质选择

    由威百瑞公司生产的DZSF直线筛可根据用户物料特性不同选用不同的材质,常用材质分别为Q235碳钢与304不锈钢两种。

    1、碳钢材质直线振动筛的选择标准:该材质直线振动筛可用于没有腐蚀或没有卫生要求的物料进行筛分工作,为确保碳钢的使用寿命可在其表面进行喷漆、喷砂处理;

    2、不锈钢材质直线振动筛的选择标准:对于一些具有腐蚀性或对卫生有要求的需选用304不锈钢或316L材质。也可选用与物料接触为不锈钢,支撑架为碳钢的方式(当然相对的价格会较整机不锈钢便宜)。

88



如何根据物料的大小、所需要产量选择适合的机型的设备

    那么,用户怎么才能正确的选购适合自己的振动筛设备,避免选型错误呢?只有自己掌握了选择振动筛的依据,才能在选型时做出正确的选择,为此,威百瑞公司为您总结了振动筛选型五步走,让您快速成为振动筛选型专家,您可以在选型时参考使用。

*步:确定筛选物料精度的要求

    了解自己的物料对筛分精度的要求,是精细筛分?还是粗略筛分?

    如果是精细筛分,通常应在三次元旋振筛、超声波振动筛两种机型中选择。这两种机型中,如您的物料具有强吸附性、易团聚、高静电、高精细、高密度、轻比重等特点,可选用超声波振动筛。如果您的物料是碳酸钙、轻钙、活性钙、锌粉、木粉、中药粉、碳黑、石墨、活性炭、橡胶助剂、云母粉等超精细粉末,筛分精度要求非常高,应选择气流筛分机。

    如果是粗略筛分,应选择效率高、产量大的DZSF系列直线振动筛或直排筛,如无特殊要求,通常选择直线振动筛的比较多。

第二步:根据使用场地选择机型

    要充分了解自己使用设备的场地大小,*好量一下长宽,做到心中有数。根据*步选择出大概机型方向后,再参考场地的大小选择机型,如具体选择直线振动筛的那种型号,振动电机的安装方式等,而由于精细筛分的三次元旋振筛、超声波振动筛、气流筛等设备占地面积都较小,所以这些设备对场地大小的要求不高。

第三步:所筛物料是否具有特殊的要求

    了解要筛选的物料是否具有特殊的要求,比如腐蚀性、卫生要求高、高静电、强吸附性、高温等特性,又比如物料具有易燃易爆等特性;如具有腐蚀性或卫生要求高,不管是选择直线筛还是旋振筛机型,都应选择采用不锈钢材质的设备;如具有高静电、强吸附性则上文提过,应选择超声波振动筛,如碳酸钙、轻钙、活性钙、锌粉、木粉、中药粉、碳黑、石墨、活性炭、橡胶助剂、云母粉等超精细粉末,应选择气流筛。

    如物料具有易燃易爆等特性,不管选择旋振筛还是直线筛,都应配备防爆振动电机,防止设备在筛分过程中出现电机烧毁、爆炸的事故。

第四步:设备是否需要长时间连续的工作

        根据自己的生产需求,确定振动筛设备是否需要长时间连续的工作,如果需要,不论是三次元旋振筛还是直线振动筛,都应选择配备质量较高的振动电机,以确保振动筛设备能够连续稳定的工作,且有助于提高设备的使用寿命,威百瑞公司生产的XY系列旋振筛和DZSF系列直线振动筛采用的振动电机都能出色的完成长时间连续的筛分工作,客户可放心选用。

第五步:对设备产量的要求

    高产量要求的可选择较大型的三次元旋振筛或直线振动筛,但不能过高的要求单台设备的处理量,超负荷的运转或大幅度的降低振动筛分设备的使用寿命。
