一、超声波检验筛简介:
检验筛又称标准筛、检验分析筛、实验筛,广泛应用于实验室、质检室等检验部门进行颗粒、粉类物料粒度分布测定,产品杂质含量,液体固形物含量的测定分析 。产品结构紧凑 、噪音低、效率高、精度准确等特点突出,采用*新型动力发生器,产生多元高频振动,对物料进行高效筛选、测定。同时可根据不同物料来通过电子延时器实现不同的工作时间,把检验误差降到*低程度,保证样品分析数据的一致性,对产品质量做出*判断。
1.圆手柄 2.紧固手柄 3.压头 4.立杆 5.筛具 6.螺母 7.托盘 8.振动体 9.弹簧
10.弹簧座11.底筒 12.地脚13.壳体 14.振动电机 15.继电器 16.开关 17.盖板
配合超声波成套装置,*细可以筛分到500目。
二、超声波检验筛常见型号:
检验筛有多种型号,*常见的型号有BZS-200,BZS-300,BZS-400。检验筛可筛分多种物料,遇到一些不容易过筛的物料,可以加超声波装置,这样会大大提高筛分效果。
三、检验筛技术参数:
名称 | 单位 | 数据 | |
标准筛具 | 层 | 8 | |
筛具直径 | mm | Φ200 Φ100 Φ75 | |
筛分粒度 | mm | 0.038-3 | |
噪音 | dB | ≤50 | |
投料量(一次性) | g | ≤200 | |
振幅 | mm | ≤5 | |
电机 | 电压 | v | 220 |
转速 | r/min | 1420 | |
功率 | Kw | 0.125 | |
外型尺寸 | mm | 360×300×736 | |
整机质量 | Kg | 25 |
四、检验筛使用方法:
一、根据被检物料及相应的标准来确定要选用的标准筛具。
二、把标准筛具按孔径从大到小,从下到上依次叠放到托盘座上,由凹槽或定位螺丝对标准筛具进行定位。
三、把被检物料放入*上端的标准筛具里,(或盖上标准筛具上盖)然后用套在丝柱上的筛分头压住标准筛具,旋紧
丝柱上的螺母来压紧标准筛具。(注意:两侧要用力一致,然后用锁定螺丝锁紧。)
四、把定时器开关放在相应需要的位置,(注意阅读定时器说明,不同的设定所设定时间不一样)然后打开电源开关,
检验筛即开始工作。
五、标准检验筛工作停止后,旋开丝柱上的螺母,移开筛分头,小心取走标准筛具。
六、切断电源。

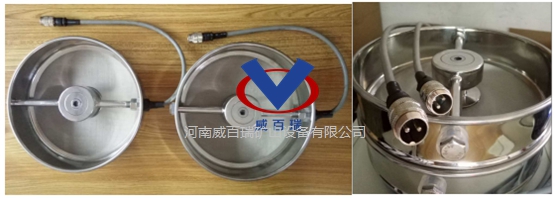

内置式(需要每一个框都配一个换能器)
外置式(三个筛框可以共用一个换能器)
注意事项
一、标准分析筛要求水平放置。
二、确认电源和要求相符,并确保接地。
三、振动部分不能与其他物体接触。
四、必须由凹槽或定位螺丝对标准筛具进行定位。
