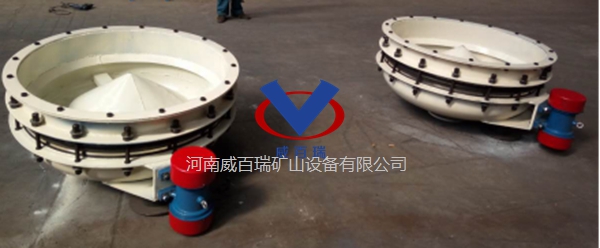

振动料斗|振动设备
应用特点
1. 振动料斗是一种新型给料设备、安装在各种料仓下部,通过振动使物料活化,能够有效消除物料的起拱、堵塞和粘仓现象,解决料仓排料问题
2. 振动料斗以特制的振动电机为激振源 。
3. 设备工作时运转平衡 、噪声低、结构简单、使用方便、不需维修、寿命长等优点。
4. 振动料斗具有给料机的全部性能、有破拱、给料、截流、调流四种功能
5. 广泛应用矿山、冶金、火电、玻璃、化工、建筑、建材、陶瓷、耐火材料,粉末冶金、水泥、粮食等各行业。
6. 和其它类型振动料斗相比。本系列振动料斗工作时排料连续稳定在(±5%)以内。若将振动电机两端的偏心块相位角调整后,即可改变振动电机的激振力,便能获得满意的排料流量,停止振动电机工作后,料流自行停止。配用电控箱可以实现定时定量排料。
适用于圆形、方形、钢质或混凝土的*料仓。可以实现*密封输送,粉尘不外扬,不污染环境。
工作原理
将振动电机接通电源,振动电机起振。其产生的激振力使给料斗下体在水平方向产生强烈的振动,此振动通过锥面或球面活化器将水平激振力分解为法向力和切向力,法向力呈放射状传递到物料深处,切向力使物料受剪,从而消除仓内物料的起拱,使物料像流水一样从出料口排出。切断电源,振动电机停振,排料可停止。
系列低噪音振动料斗产品说明:
振动料斗是一种新型的排料设备。一般安装在料仓的下部。可以避免各种物料在料仓的“起拱”、“架桥”等现象。是破拱、防堵塞的*佳有效设备。广泛应用于矿山、冶金、火电、玻璃、化工、建材、陶瓷、耐火材料、粉末冶金、水泥、粮食等行业。
结构组成
ZD系列振动料斗结构图:
1、上体法兰 2、上体桶 3、活化锥 4、锁紧带 5、密封层 6、活化锥支架 7、下体 8、出料口 9、吊耳 10、弹簧 11、吊杆 12、振动电机
振动料斗由料斗、定向机构、支承弹簧、电磁铁和底座等组成。料斗多数为圆盘式(也有直槽式),圆盘内侧有螺旋上升的斜料槽。定向机构设置在料槽近出口处,工件经过出口时沿斜料槽进行定向运动。支承弹簧通常为3或4根板弹簧,倾斜安装。电磁铁作为振动源,接交流电源或通以半波整流的脉动电流。衔铁装在料斗底部,气隙可以调节。通电后,电磁铁以一定频率吸放衔铁,于是带动料斗在倾斜安装的支承弹簧支撑下往复扭转和上下振动。
ZD系列振动料斗标记示例图:
ZD系列振动料斗外形尺寸参数表:
技术参数
ZD系列振动料斗技术参数图表:
型号 | 生产率(t/h) | 电机型号 | 电机功率(KW) | 电压(V) | 振频(HZ) | 与料仓接口直径 | 外形尺寸 | 参考重量 |
ZD—40 | 5-12 | JZO-1.5-2 | 0.15 | 380 | 50 | 400 | 728×550×381 | 157 |
ZD—50 | 10-15 | JZO-1.5-2 | 500 | 825×650×397 | 174 | |||
ZD—60 | 15-40 | JZO-2.5-2 | 0.25 | 600 | 1055×750×451 | 182 | ||
ZD—100 | 30-80 | JZO-5-2 | 0.4 | 1000 | 1505×1150×543 | 330 | ||
ZD—120 | 40-85 | JZO-2.5-4 | 2*0.25 | 25 | 1200 | 1760×1350×606 | 414 | |
ZD—150 | 45-90 | JZO-5-4 | 2*0.4 | 1500 | 2014×1650×671 | 634 | ||
ZD—180 | 50-100 | JZO-8-4 | 2*0.75 | 1800 | 2210×1950×818 | 875 | ||
ZD—200 | 80-150 | JZO-8-4 | 2000 | 2820×2150×818 | 1055 | |||
ZD—220 | 90-160 | JZO-17-4 | 2200 | 3055×2350×920 | 1240 | |||
ZD—250 | 100-180 | JZO-17-4 | 2500 | 3340×2650×940 | 1595 | |||
ZD-280 | 150-240 | JZO-20-6 | 2*2.2 | 16 | 2800 | 3560×2950*1065 | 2150 | |
ZD-300 | 160-260 | JZO-20-6 | 2*2.2 | 16 | 3000 | 4008×3150×1403 | 2526 |
