给料设备

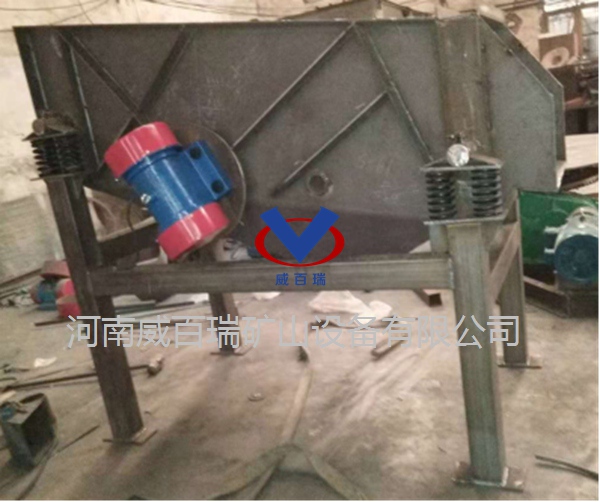

坐式电机给料机

坐式电机给料机

简述: GZG系列电机振动给料机简介:    GZG型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,

相关产品

详细介绍

GZG系列电机振动给料机简介:

    GZG型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业,用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中,适应于自动配料、定量包装和自动控制。该产品体积小、噪音低、重量轻、耗电少、安装维修方便



结构用途

    GZG系列振动给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。其主要用于0~500mm粒级的煤炭输送给料,也可用于矿石、砂石等其它散状物料的输送给料。广泛用于煤炭、冶金、电力、化工、建材、交通等行业。




GZG系列电机振动给料机主要特点:
    本振动给料机在使用过程中,可以调节激振力来改变和控制流量,因而调节方便,流量稳定,噪音低,耗电小,无冲料现象,同时本机具有重量轻,体积小,保养方便等特点,如采用封闭式结构,可防止粉尘外溢及环境污染。

1.给料槽体
    给料槽体是输送和给料的部件,它是钢板焊接结构。槽体的两侧和底部焊有加强筋板及主梁。两侧的前端和后端均焊有吊耳或端轴,以适应不同安装方式的要求。
2.激振器
    激振器是给料机的关键部件,是给料机的振动源。它与给料机槽体用高强度螺栓紧固在槽底的主梁上。激振器的两根轴上装有相同质量的重块和齿轮副,由电动机通过弹性联轴器带动主传动轴,再由主动轴上的齿轮传动给被动轴,使两根轴同时反向旋转,而使槽体振动。给料机的振幅可调,但出厂的给料机激振器均在制造厂调试好,一般用户在使用中不需再调整。
3.给料机的传动装置
    振动给料机在电动机和激振器主传动轴上各安装一个半联轴器两个半联轴器之间采用四块橡胶输送带组成挠性联接。这种联接方式便于安装而且不会将振动传给电动机。(根据用户要求了可采用三角带传动)因此电机不参振也正是本机*大特点。
4.总图
GZG系列振动给料机结构总图:




安装调试

    给料机在出厂前均进行了空载试车,运输时将弹簧吊挂装置、弹簧支座和电动机等*部件拆下单独包装发货,现场安装时必须正确安装。*先应检查支架结构和平台的制造是否正确,各部尺寸和孔距要与给料机的相关尺寸相符合。检查相对应的支架高度是否在同一水平,如果高度不同必须用垫板找平。
1、安装顺序及注意事项:
    将弹簧吊挂装置和弹簧支座的底座分别安装在支架上;
    将悬挂弹簧和支座弹簧就位;
    将弹簧压盖与给料槽体上的端轴进行装配;
    将钢丝绳一端挂在弹簧上;将给料机吊起,给料槽体前后分别与钢丝绳一端或弹簧支座相联接;
    悬挂式安装后要检查每根钢丝绳的张力,每条钢丝绳的张力要基本一致,如不一致需调整,调好后将U型螺栓的螺母拧紧以防松动;

    I型、II型安装时要注意不要把弹簧装错(一般情况下前端与后端的弹簧刚度不同)。
    安装电动机时要使给料机激振器传动轴中心线高于电动机轴中心线10mm为宜;
给料机配有闸门、排料段时,给料槽体与闸门、排料段之间每侧间隙不得小于50mm,否则在运行时要发生相互撞击。

    激振器齿轮箱内注入适量的润滑油。
2、试运转
    将电动机接通电源电动启动,检查电动机的旋转方向是否正确。
    电动机开始起动时将会产生较大的瞬时电流,一般为电动机额定电流的4~7倍。*次,电动机开动5~10min后停车,检查各部螺栓有无松动和其它异常现象,如有上述情况需排除后再继续开车试运装。空载运转至少要4h。再试运转时要对给料机进行观察和必要的检测。给料机在起动和停车时,给料槽体不允许有冲撞支架的现象。给料机运转6h后,应检查轴承的温升或油温。检查弹性联轴器的运转情况,各部件的联接是否正常。在试车过程中如有异常现象应立即停车消除故障后再进行试车。
    空运转试车情况正常后即可进行负荷试车。
    给料机必须在物料的接受设施已经开动后(如皮带机)再开动给料机。在运行过程中不允许随意加大和改变工艺过程所规定的给料量及给料方式。欲停车时要先将给料机
停车后,再停受料设施(皮带运输机)。要保证给料机和受料设施停车之间有一定的延时。因一般受料设施停车后不允许再堆积物料。



维护保养

1)、设备投入运行后,必须进行维护保养才能保证正常运转。给料机的维护周期按表2进行。检查激振器与给料槽体联接螺栓时需用力矩扳手紧固。检查激振器如果需更换轴承时,拆下来的齿轮再装配时必须注意两齿轮的相对位置,要按出厂时的装配位置装配。若将两齿轮的位置装错,将会影响给料机的功能。

表2 给料机的维护周期

序号

维护项目

维护周期

每周

每月

每年

1

检查激振器油面



2

检查并紧固激振器螺栓



3

检查弹性联轴器



4

检查支架和吊挂弹簧



5

检查并紧固电动机螺栓



6

激振器加油



7

拧紧联接螺栓



8

检查给料槽体



9

检查激振器




2)、给料机下列部位要求按规定进行润滑
激振器:轴承和齿轮
电动机:轴承。
激振器的轴承和齿轮润滑分两种方式:一种采用稀油飞溅式;另一种采用脂润滑式。飞溅润滑选用N150号机械油(GB443-84);脂润滑时轴承选用#2通用锂基润滑脂(GB7324-94),齿轮选用#00减速机润滑脂(GB7323-94)。轴承每月加油一次,齿轮箱内齿轮浸入油中的深度约为25~30mm,并根据油耗情况不定期加油。

激振器的轴承和齿轮采用稀油飞溅式润滑方式时,齿轮箱上有一油标以供观察油位高低。油标上看油面高度应处于油标刻度线位置为宜,不能注油过多或过少,否则都会影响给料机的正常工作。激振器齿轮箱上装有油标尺作标记时,油尺上有三条刻线。中间的一条是槽体-5°安装时的油位高度刻线,其余上、下两条各为0°及-10°安装时的油位刻线。
新安装的给料机运转100h后要进行*次换油,以后每1000h应换油一次或*多不要超过三个月,每年定期检查电动机轴承,给滚动轴承加油。


注:*次使用时先加油。


GZG系列电机振动给料机主要技术参数:

型号

生产率t/h

给料槽尺寸宽*长*高mm

运行方式

粒度mm

振动电机

重量Kg

电压V

频率Hz

型号

功率KW

振动频率次/分

GZG30-4

15

300*1000*160

连续

120

380

50

YZD2.5-4

0.18*2

1450

110

GZG40-4

30

400*1200*160

YZD5-4

0.25*2

155

GZG50-4

50

500*1200*160

YZD8-4

0.4*2

190

GZG60-4

80

600*1800*180

180

YZD16-4

0.75*2

410

GZG70-4

100

700*1800*200

180

TZP20-4

1.1*2

440

GZG80-4

200

800*2000*225

200

TZD32-4

1.5*2

640

GZG90-4

300

900*1500*300

250

YZD50-4

2.2*2

730

GZG110-4

400

1100*1500*300

900

GZG130-4

500

1300*1500*400

350

1000

GZG70-6

80

700*1800*200

150

YZD20-6

1.5*2

960

440

GZG80-6

160

800*2000*225

180

YZD30-6

2.2*2

670

GZG90-6

240

900*1500*300

240

YZD40-6

3.0*2

740

GZG110-6

320

1100*1500*300

YZD50-6

3.7*2

940

GZG130-6

400

1300*1500*400

320

1040

GZG150-6

500

1500*1800*500

2000

GZG180-6

800

1800*1800*500

YZD75-6

5.5*2

2590

GZG200-6

1000

2000*2000*500

360

3700


GZG系列电机振动给料机外形图:




GZG系列电机振动给料机外型尺寸表:
